Обсадные коробки для окон

Известно, что в деревянных домах коробки для окон и дверей выполняют максимум полезных функций. Не скроем, обсадная коробка увеличивает затратную составляющую строительства. Однако прогибы бревен и бруса, разрушение оконных рам и щелеобразование

Окосячка или создание обсадных коробок

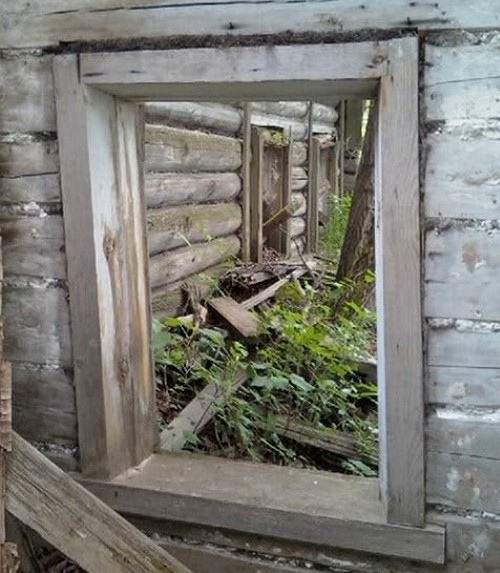

С давних времен неотъемлемой частью устройства проемов окон и дверей в деревянном доме являлась окосячка или обсада, служащая для улучшения теплоизоляции и предотвращения деформационного процесса при смещении блоков при усадке.

Технология устройства в деревянном доме окосячки специфична и сопряжена с отсутствием жесткой фиксации двери или окна к торцевым частям проемов.

конструкция обсад

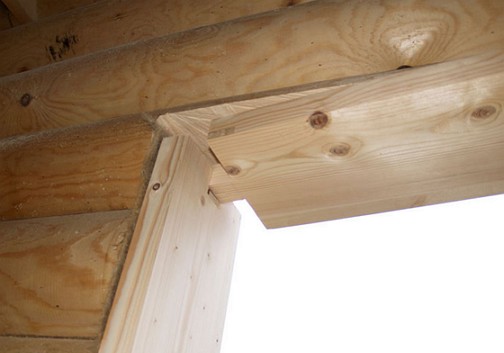

Конструктивно обсадная коробка для окон в деревянном доме и дверей представляет собой деревянную раму, состоящую из парных вертикальных и горизонтальных стоек и перекладин.

Такая конструкция характерна для окон сруба из бруса, бревна и лафета. Соединение нижних поперечин (порог) с торцами сруба осуществляют шиповым соединением. Вертикальный брусок (вершник) и усадочный зазор компенсируют усилия усадки, предотвращая деформацию в виде скручивания или выпирания стеновых бревен и брусов.

Ширина любой обсадной коробки должна соответствовать толщине стен и составляет 210 мм для лафетного дома и клееного бруса, 250 мм для цельного бревна. Коробки изготавливают из бруса или мебельного щита δ=45 мм.

Для создания обсады необходим расчет и выбор размеров окон или дверей.

Рассчитываем размеры окон окосячки

Специалисты рекомендуют выбирать окна с учетом расположения нижнего края проема в деревянном доме по высоте подоконника от чистового пола (900-1100 мм).

До балочного перекрытия от верхнего края проема должна оставаться минимальная ширина двух брусов или цельных бревен.

От краев проема до углов стен дома минимальное расстояние составляет 200 мм, рекомендованное – 500 мм.

В зависимости от размеров окон производят расчет деталей окна с учетом замковых соединений и обозначают высоту прорезки проема.

Для расчета окна любой конфигурации и размеров рекомендуется воспользоваться калькулятором.

тип обсадных коробок и возможность применения

Существует несколько типов обсад деревянного дома Т-образной и П-образной конфигурации:

• в колоду с применением торцевого шипа
• с установкой закладного бруска.

Классическим типом окосячки считают чистовую П-образную обсаду.

Такая конфигурация из массива дерева с креплением «в колоду» лучшим образом приспособлена под установку в проемы деревянного дома из бруса, бревна и лафета.

Окосячку «в колоду» или Т-образную с подготовленной четвертью использую как чистовой вариант обсадной коробки для двери. Качество чистовой обсады характеризуют камерная сушка и высокий класс шлифовки.

Способ установки в проемы деревянного дома обсады на закладной брус специалисты считают экономным вариантом, позволяющим устанавливать окно или дверь непосредственно на бруски скольжения.

Тип установки окосячки на закладной брус позволяет установить окосячку:

• в прямоугольный оконный проем площадью до 3 кв.м.
• в проем трапециевидной формы с одной или двумя скошенными гранями
• в стандартный балконный блок.

Возможность применения обсад расширена за счет создания оригинальных конфигураций проемов.

Условия сборки обсадных коробок

Общеобязательными условиями сборки обсадной коробки для окон и дверей является выполнение условий:

1. с целью герметизации между бревнами сруба или бруса обязательно размещают утеплитель
2. запрещено использование в сборке металлических крепежных элементов и применение лакокрасочных агрессивных материалов.

Естественно, более сложную форму окосячки придется рассчитать и составить несложный чертеж. Подскажем, что для создания обсады трапециевидной формы за основу чертежа берут свойства прямоугольной трапеции.

Остается дело за изготовление обсады по расчетам и чертежу.

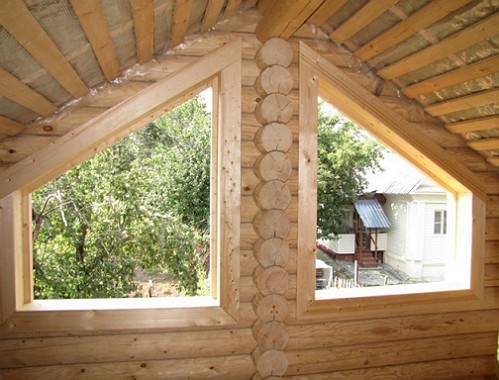

Изготовить трапециевидную обсаду своими руками

предварительный расчет деталей обсады трапециевидной формы

Для еврообсады в форме трапеции потребуются две боковые доски размерами по высоте 800 и 600 мм. Длина нижней поперечины 800 мм, вершник состоит из двух досок – прямой части длиной 400 мм и доски скошенной части длиной 430 мм, один конец которой соединяют с короткой боковой.

Подготавливаем обсадные доски боковые по замерам и расчету.

определяем размеры усадочного зазора

Для определения размера усадочного зазора под окосячку необходимо брать во внимание возраст деревянного дома. Для дома, которому менее 5 лет, размер зазора составляет:

• брус клееный – 50 мм
• массив брусовый – 80 мм
• бревенчатый дом – 120 мм.

Монтажные зазоры по высоте, ширине, слева/справа и внизу принимаем равными 15 мм.

Таким образом, ширина проема с учетом окна трапециевидной формы и монтажных зазоров будет составлять:

800 (окно) + 30 (зазоры)+ 60 (окосячка)+30 (зазоры) =920 мм.

Угловые соединения конструкции запиливают вручную, оставляя минимальную толщину зазора в местах примыканий и соединений. Поверхность собранной коробки шлифуют и при необходимости окрашивают. Если в деревянном доме не предполагается производить дополнительную отделку, стены и проемы с окосячкой оставляют в естественном виде живого дерева.
